Dalam bidang teknologi antena, feed horn antena memainkan peran penting dalam memastikan transmisi dan penerimaan sinyal yang efisien. Salah satu parameter terpenting yang terkait dengan feed horn antena adalah bandwidthnya. Memahami bandwidth feed horn antena sangat penting bagi para insinyur, peneliti, dan siapa pun yang terlibat dalam desain, pemilihan, dan implementasi sistem antena. Sebagai pemasok tanduk umpan antena terkemuka, kami sangat memahami seluk-beluk topik ini dan bersemangat untuk berbagi wawasan kami dengan Anda.
Mendefinisikan Bandwidth
Bandwidth, dalam konteks feed horn antena, mengacu pada rentang frekuensi di mana feed horn dapat beroperasi secara efektif. Biasanya diukur dalam hertz (Hz) dan mewakili perbedaan antara frekuensi atas dan bawah dalam rentang pengoperasian. Bandwidth yang lebih luas menyiratkan bahwa feed horn dapat menangani spektrum frekuensi yang lebih luas, yang sangat diinginkan dalam banyak sistem komunikasi dan radar modern.
Bandwidth dari feed horn antena ditentukan oleh beberapa faktor, termasuk desain fisiknya, bahan yang digunakan, dan jenis aplikasi yang dimaksudkan. Misalnya, feed horn yang dirancang untuk aplikasi pita sempit tertentu, seperti tautan komunikasi satelit khusus, mungkin memiliki bandwidth yang relatif sempit. Sebaliknya, feed horn digunakan dalam sistem multi - band atau wide - band, seperti aJaringan Sistem Umpan Multiband, perlu memiliki bandwidth yang lebih luas untuk mengakomodasi beberapa pita frekuensi.
Faktor-Faktor yang Mempengaruhi Bandwidth
Desain Fisik
Dimensi fisik dan bentuk feed horn antena mempunyai pengaruh yang signifikan terhadap bandwidth-nya. Tanduk pakan tersedia dalam berbagai bentuk, seperti piramidal, kerucut, dan bergelombang. Tanduk umpan piramidal umumnya digunakan karena kesederhanaannya dan karakteristik bandwidth yang relatif lebar. Panjang, lebar, dan sudut suar klakson dapat disesuaikan untuk mengoptimalkan bandwidth pada rentang frekuensi tertentu.
Sebaliknya, tanduk umpan berbentuk kerucut menawarkan pola radiasi yang lebih simetris tetapi mungkin memiliki sifat bandwidth yang berbeda dibandingkan dengan tanduk piramidal. Tanduk umpan bergelombang dikenal karena kinerjanya yang luar biasa dalam hal sidelobes rendah dan bandwidth lebar. Kerutan pada permukaan bagian dalam klakson membantu mengontrol medan elektromagnetik dan meningkatkan pencocokan impedansi pada rentang frekuensi yang lebih luas.
Bahan
Bahan yang digunakan dalam konstruksi tanduk umpan antena juga mempengaruhi bandwidthnya. Bahan konduktif, seperti tembaga atau aluminium, biasanya digunakan untuk struktur luar klakson. Pilihan bahan dielektrik, jika ada, di dalam klakson juga dapat mempengaruhi bandwidth. Bahan dielektrik dapat digunakan untuk memodifikasi kecepatan fase gelombang elektromagnetik di dalam klakson, yang pada gilirannya mempengaruhi pencocokan impedansi dan bandwidth keseluruhan.
Persyaratan Aplikasi
Persyaratan spesifik aplikasi memainkan peran penting dalam menentukan bandwidth yang dibutuhkan dari tanduk umpan antena. Misalnya, dalam sistem komunikasi nirkabel, bandwidth harus mencukupi untuk mendukung kecepatan data dan skema modulasi yang digunakan. Dalam sistem radar, bandwidth dapat ditentukan oleh persyaratan resolusi jangkauan. Resolusi rentang yang lebih tinggi biasanya memerlukan bandwidth yang lebih luas.
Mengukur Bandwidth
Ada beberapa metode untuk mengukur bandwidth tanduk umpan antena. Salah satu pendekatan yang umum adalah mengukur return loss dari feed horn sebagai fungsi frekuensi. Return loss adalah ukuran berapa banyak daya yang datang dipantulkan kembali dari feed horn. Return loss yang rendah (misalnya kurang dari -10 dB) menunjukkan pencocokan impedansi yang baik dan transfer daya yang efisien. Bandwidth kemudian dapat didefinisikan sebagai rentang frekuensi di mana return loss tetap berada di bawah ambang batas tertentu.
Metode lain adalah dengan mengukur pola radiasi feed horn pada frekuensi yang berbeda. Bandwidth dapat ditentukan oleh rentang frekuensi di mana pola radiasi tetap stabil dan memenuhi spesifikasi yang diperlukan, seperti gain, level sidelobe, dan beamwidth.
Bandwidth dalam Pita Frekuensi Berbeda
Pita

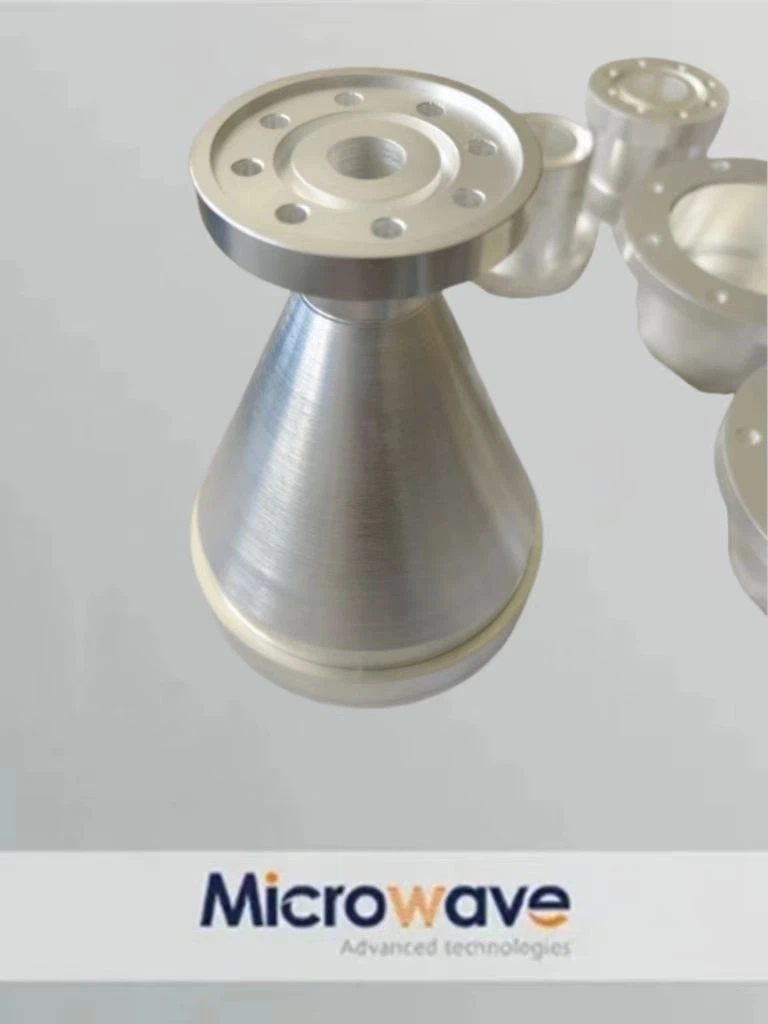

Pita Ka (26,5 - 40 GHz) banyak digunakan dalam komunikasi satelit, radar, dan aplikasi backhaul nirkabel.Klakson Umpan Ka BandDanKa - Klakson Umpan Band Rx/Txdirancang khusus untuk beroperasi dalam rentang frekuensi ini. Pada pita Ka, mencapai bandwidth yang lebar dapat menjadi suatu tantangan karena frekuensi yang lebih tinggi dan kerugian yang terkait. Namun, dengan teknik dan bahan desain yang canggih, dimungkinkan untuk mengembangkan feed horn Ka - band dengan bandwidth yang cukup untuk memenuhi persyaratan sistem komunikasi modern.
Penawaran Kami sebagai Pemasok
Sebagai pemasok tanduk umpan antena terkemuka, kami menawarkan berbagai macam produk dengan bandwidth berbeda untuk memenuhi beragam kebutuhan pelanggan kami. Tanduk pakan kami dirancang dan diproduksi menggunakan teknologi tercanggih dan bahan berkualitas tinggi untuk memastikan kinerja dan keandalan yang sangat baik.
Kami memiliki pengalaman luas dalam merancang feed horn untuk berbagai pita frekuensi, termasuk pita Ka. KitaJaringan Sistem Umpan Multibandadalah contoh utama kemampuan kami dalam memberikan solusi untuk aplikasi multi-band yang kompleks. Kami juga menawarkanKlakson Umpan Ka BandDanKa - Klakson Umpan Band Rx/Txdengan bandwidth yang dioptimalkan untuk komunikasi berkecepatan tinggi dan sistem radar.
Kesimpulan
Bandwidth dari feed horn antena merupakan parameter penting yang menentukan kinerjanya dalam berbagai aplikasi. Memahami faktor-faktor yang mempengaruhi bandwidth, seperti desain fisik, bahan, dan persyaratan aplikasi, sangat penting untuk pemilihan dan desain feed horn antena yang tepat.
Jika anda sedang membutuhkan feed horn antena berkualitas tinggi dengan kebutuhan bandwidth tertentu, kami persilahkan anda menghubungi kami untuk diskusi lebih detail. Tim ahli kami siap membantu Anda dalam menemukan solusi terbaik untuk proyek Anda. Baik Anda mengerjakan sistem komunikasi satelit, aplikasi radar, atau jaringan nirkabel, kami memiliki keahlian dan produk untuk memenuhi kebutuhan Anda.
Referensi
- Balanis, CA (2016). Teori Antena: Analisis dan Desain. Wiley.
- Pozar, DM (2011). Rekayasa Gelombang Mikro. Wiley.
- Perak, S. (Ed.). (1949). Teori dan Desain Antena Microwave. McGraw - Bukit.
